一、功能与用途：

主要用于各种金属、非金属及复合材料进行力学性能指标的测试。精密的自动控制和数据采集系统，实现了数据采集和控制过程的全数字化调整。在拉伸试验中，检测材料的最大承载拉力、抗拉强度、伸长变形、延伸率等技术指标。以上检测参数在试验结束后，由微电脑控制器根据试验开始时设置的试验参数条件自动计算，同时显示相应的试验结果，并自动保存；各检测参数在试验结束后可查询显示。

该设备适用于金属、胶粘剂、管材、型材、航空航天、石油化工、防水卷材、电线电缆、纺织、纤维、橡胶、陶瓷、食品、医药包装、土工布、薄膜、木材、纸张等制造业以及各级产品质量监督部门，同时还适用于大中专院校进行教学演示工作。

二、主要技术指标

1.   试验力测量范围：1%-100%FS

2.   试验力分档：全程不分档

3.   试验力测量精度：优于示值的±1%；

4.   变形测量精度：±1%；

5.   变形分辨率：0.001mm；

6.   位移分辨率：0.002mm；

7.   位移测量准确度：±0.5%；

8.   速度测量范围：0.05～500mm/min；

9.   速度测量准确度：±1%；

10. 拉伸行程：0～700mm；

11. 压缩空间距离：0～700mm；

12. 供电电源：220V，50Hz； 1.0kW

13. 主机尺寸：720×500×1680mm

14. 主机重量：约400KG

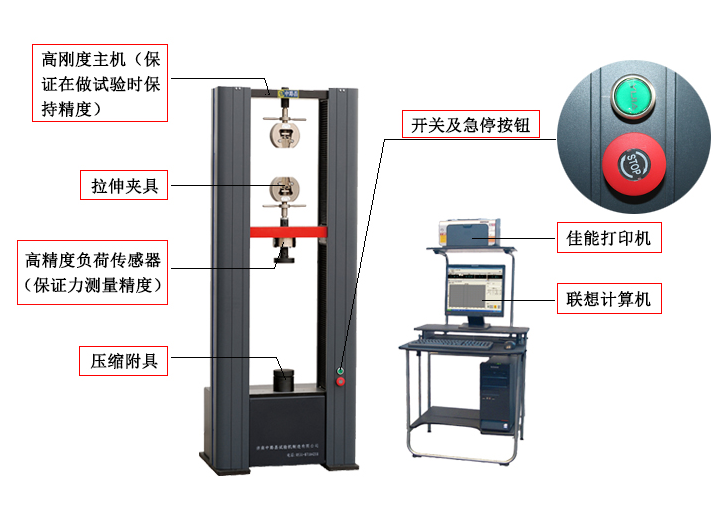

三、系统配置

1.   20kN主机一台；（门式结构框架，精密滚珠丝杠）

2.   专用拉伸附具（楔形拉伸夹具）一套(平钳口：0-7；圆钳口：Φ4-Φ9)

3.   专用压缩附具一套（压盘直径Φ100）

4.   专用弯曲附具一套

5.   台湾东元伺服电机、减速系统一套

6.   高精度负荷传感器一支（广州广测）

7.   专用试验机测控软件一套

8.   联想计算机一台

9.   HP激光打印机一台

四、功能介绍

a)   自动停机：试样断裂后，移动横梁自动停止；

b)   主机双空间：不用更换附具就可做拉、压试验，方便用户，提高工作效率；

c)   手动换档：根据负荷大小自动切换到适当的量程，以确保测量数据的准确性；

d)   条件存盘：试验控制数据和试样条件可制成模块，方便了批量试验的进行；

e)   自动变速：试验过程中移动横梁的速度可按预先设定的程序自动变化，也可手动变化；

f)   自动标定：系统可自动实现示值准确度的标定；

g)   自动保存：试验结束，试验数据和曲线自动保存；

h)   过程实现：试验过程、测量、显示和分析等均由微机完成；

i)  批量试验：对相同参数的试样，一次设定后可顺次完成；

j)   试验软件：中文WINDOWS界面，菜单提示，鼠标操作；

k)   显示方式：数据和曲线随试验过程动态显示；

l)   曲线编辑：试验完成后，可对曲线进行再分析，用鼠标可找到曲线上任一点所对应的试验数据；

m)   曲线选择：可根据需要选择应力-应变、力-位移、力-时间、位移-时间等曲线进行显示和打印；

n)   试验报告：可按用户要求的格式编制报告并打印；

o)   限位保护：具有程控和机械两级限位保护；

p)   过载保护：当负荷超过各档最大值的3-5%时，自动停机；

q) 自动和人工两种模式求取试验结果，自动形成报表，使数据分析过程简便。
