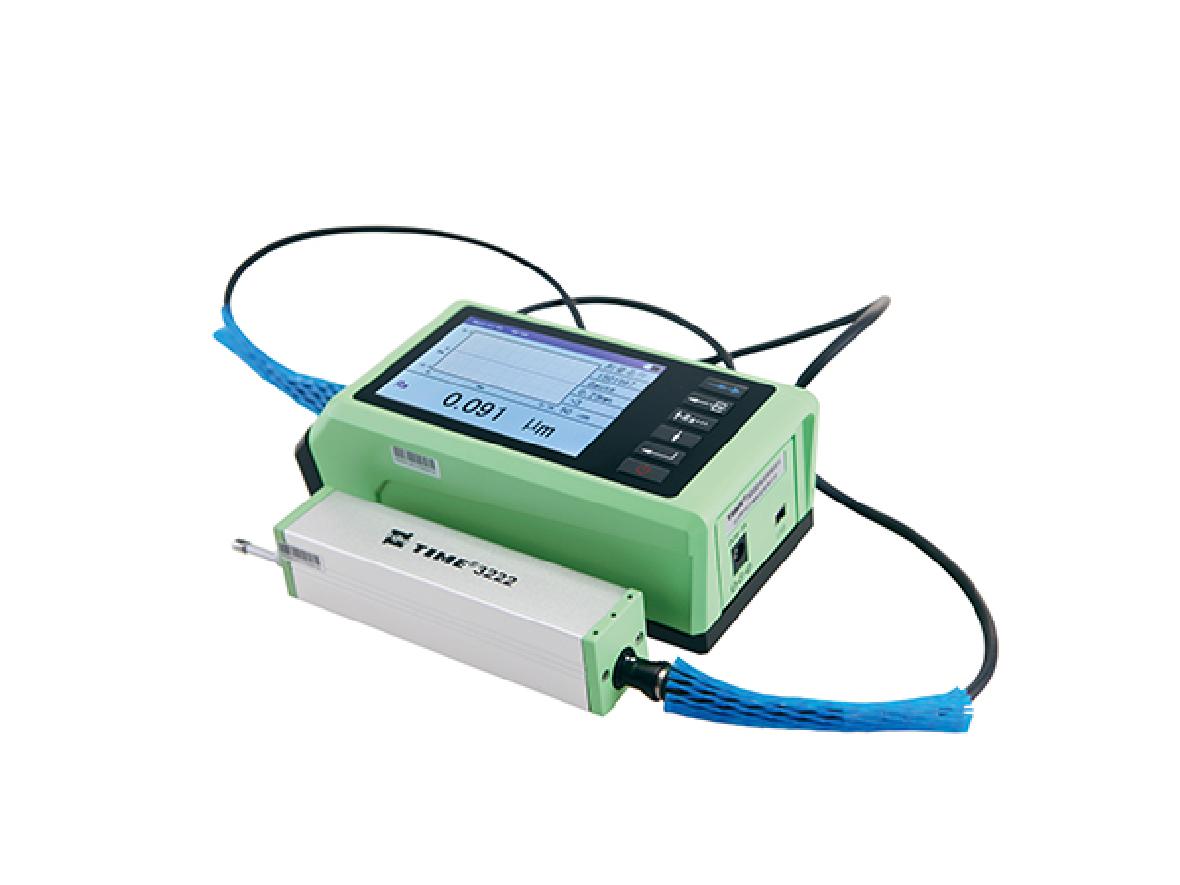

TIME®3222智能粗糙度仪


产品概述:

TIME®3222高性能粗糙度仪, 采用点阵彩色液晶触摸屏,操控和显示更方便,分辨率达到320×480,可细腻显示全段粗糙度曲线。采用主机和驱动器分体式设计,垂直量400μm,量程增大,有利于凹凸表面的测量。满量程档位时,系统分辨力为8纳米。可自定义轮廓截面起始位置C,满足绗磨粗糙度测量要求。粗糙度曲线测量更逼真,各参数的计算更准确。数字调制与解调,提高仪器测量精度与抗干扰性能。触针位置可显示,平均值、峰谷值、峰间距三种校准方式可调;全参数均可设置上下限报警;一次测量,可计算和显示ISOR族全族参数以及轮廓度P族全族参数。随机可存储10组数据。内置标准RS232接口、USB接口。标准的RS232串行接口和USB接口,连接时代TA230打印机,可打印参数、轮廓图形、支承率曲线、幅度分布曲线。强大的PC上位机软件处理功能(可选),可实现更深入的试验结果分析及试验报告处理。



产品用途:

  • TIME®3222高性能粗糙度仪, 设计体积小巧,方便携带,适用于现场测量各种机加工表面的粗糙度测量。将传感器垂直量程提高到400μm,对于一定弧面等凹凸起伏较大的工件有更大的适用性。采用主机和驱动器分体式设计,小巧的驱动器更加灵活,可通过与高度尺、各类支架、测量平台等连接,实现众多外形复杂工件的表面测量,甚至一定弧面、一定倾角、各类内腔壁、齿面、沟槽等。通过选配各种传感器,更能解决多种小孔径、小直径、曲面、沟槽、深槽等现场应用难题。



功能特点:

  • 传感器与主机分体结构,有利于传感器与被测面的稳定接触;

  • 点阵液晶触摸屏,分辨率320mm×480mm,可细腻显示全段粗糙度曲线;

  • 垂直量程50μm、400μm两档可调;垂直量程400um,量程增大,有利于凹凸表面的测量;

  • 满量程档位时,系统分辨力为8纳米;粗糙度曲线测量更逼真,各参数的计算更准确;

  • 数字调制与解调,提高仪器测量精度与抗干扰性能;

  • 触针位置显示;平均值、峰谷值、峰间距三种校准方式可调;

  • 全参数均可设置上下限报警;

  • 可自定义轮廓截面起始位置C,满足绗磨粗糙度测量要求;

  • 一次测量,可计算和显示ISOR族全族参数以及轮廓度P族全族参数;

  • 强大的PC上位机软件处理功能(可选)

  • 随机可存储10组数据。

  • 内置标准RS232接口、USB接口;

  • 标准的RS232串行接口和USB接口,连接时代TA230打印机,可打印参数、轮廓图形、支承率曲线、幅度分布曲线。



技术参数:

技术参数

Ra、Rp、Rv、Rt、Rz、Rq、Rsk、Rku、Rc、Rpc、Rsm、Rmr(C)、tp、Rmr、Rpm、Rz1max、RzJIS、Rmax、Htp、Rδc、RΔq、RΔa、Rk、Rpk、Rvk、Mr1、Mr2、A1、A2
Pa、Pp、Pv、Pt、Pz、Pq、Psk、Pku、Pc、PSm、Pmr(c)、Pmr、Pz1max、PzJIS、Pδc、P△q





传感器

测量原理

电感式

测量范围

400μm

针尖半径

5μm

针尖材料

金刚石

触针测力

4mN

触针角度

90°

导头纵向半径

45mm

最大驱动行程

19mm

量程和分辨力

量程

分辨力

±25μm

0.001μm

±200μm

0.008μm

滤波方式

GAUSS、2RC、ISO13565

取样长度

0.25mm、0.8mm、2.5mm、自动

评定长度

1L~5L(可选,L为取样长度)

示值误差

±10%

示值重复性

≤6%

工作环境

温度:0oC~40oC
相对湿度:<90%RH

外型尺寸及重量

主机:155.4mm×75mm×53mm,约580g;
驱动器:120.5mm×25.5mm×28.5mm,约165g

电源

内置电池:锂离子充电电池;
电源适配器:输入:100V240VAC,50/60Hz;
输出:9V,3A。

配置

主机一台 标准传感器一支 驱动器一个 线接线一根 试块一个 测试版一个  充电器 说明书 保修卡
